232信號防雷器說明書_rs232防雷器
人氣：2914發表時間：2019-09-19
??
適用范圍 :
歐姆雷盾系列信號 SPD 適用為 RS-232 接口（ 9 芯、15 芯、25 芯）、 RS485/422、有線遙感、遙測、遙控等
DB型接口的設備提供線線間、線地間的雷擊及其它雷電浪涌防護。
◆ 采用泄流、鉗位、穩壓的原理，實現了高效可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓。
◆ 多級保護、殘壓低 , 低電容設計、傳輸性能優異。
◆ 采用進口元器件、響應速度快。
◆ 通流量大、插入損耗低、無干擾、使用壽命長。
◆ 適用于機關、 金融、 證券、 保險等行業的 RS232 串口通訊領域的雷電防護， 并可用作打印機接口
的抗浪涌沖擊保護裝置， 有效減少由于設備受到脈沖干擾而造成的軟硬件故障。 特別適用于配有
微電腦的高精密設備。
技術指標：

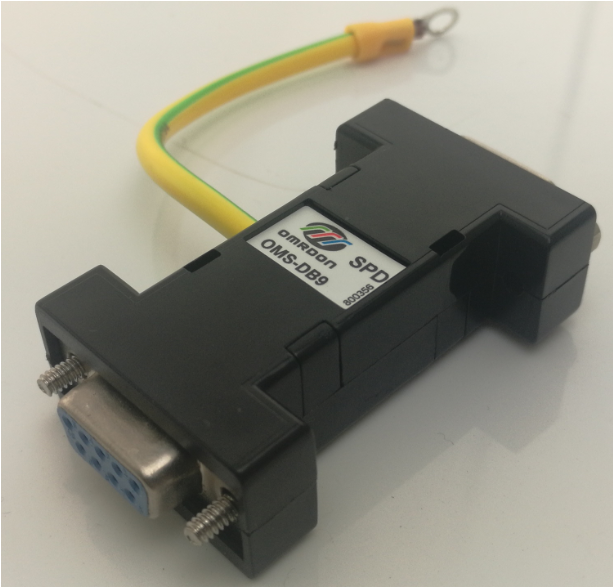

產品型號 | OMS-DB09 | OMS-DB15 | OMS-DB25 |
工作電壓 DC (V) | 12V | ||
最大持續運行電壓 Uc（V） | 18V | ||
傳輸速率 （bit/s） | 1M | ||
插入損耗 （dB） | ≤0.2 dB | ||
標稱放電電流 (8/20 μs） （KA） | 5KA | ||
最大放電電流 Imax(8/20 μs)（KA ） | 10KA | ||
限制電壓 （V） | ≤40V | ||
響應時間 （ns） | ≤1ns | ||
接口型號 | DB9（針 / 孔） | ||
被保護芯線 | 1～9 | 1～15 | 1～25 |
工作環境 溫度： | -25℃～ +70℃，相對濕度＜ 95% | ||
產品安裝：
1、 本產品安裝于信號通道和被保護設備之間，輸出端與被保護設備相連。
2、 所有接線必須牢固及可靠電氣聯接。
3、 防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于 10Ω。SPD 的接地線≥ 4mm2
與接地匯流排的距離小于 1 米
